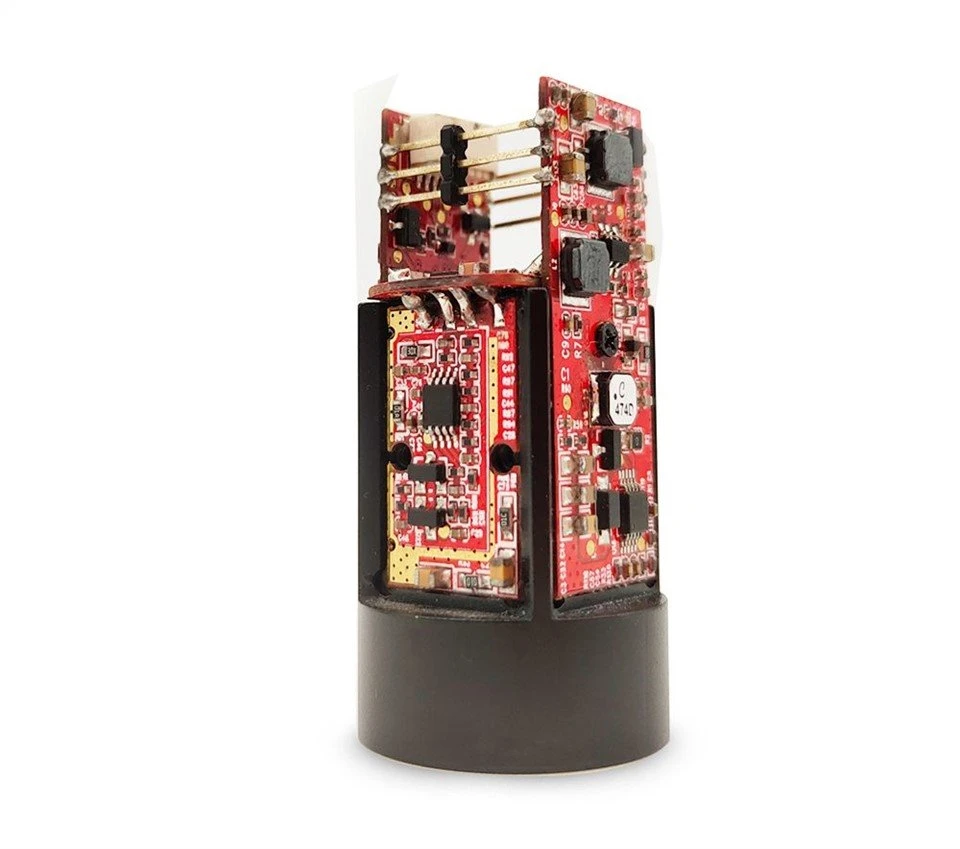

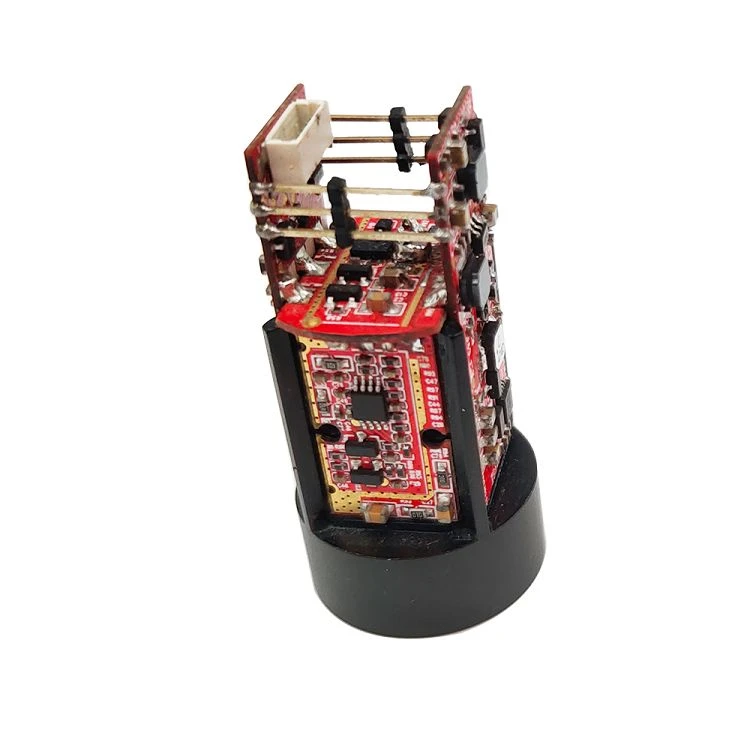

وحدة ليزر OEM صغيرة الحجم
مدى قدرة المنتج المحددة في ظل الشروط التالية:
1) هدف القياس ذو تفاعل معتدل مثل جدران المبنى.
2) الجسم المقاس عمودي مع اتجاه انبعاث الليزر.
3) حالة الطقس مشمس ولكن ليس ضوء الشمس المباشر.
ملحوظة: للحصول على قياس أفضل ، يُقترح تركيب المنتج على حامل ثلاثي القوائم عند استهداف الكائنات البعيدة ، وذلك لتقليل اهتزاز الجهاز أثناء القياس.
المؤشرات الفنية | معلمة الأداء | معلمة الأداء |
المؤشرات الفنية الدالة D | المؤشرات الفنية الدالة H / AH / V | |
مجال التطبيق | الدرون / الأمن / كاسحة / كشف حركة المرور | اسطوانة واحدة / اسطوانة مزدوجة |
فتحة الانبعاث | 6 مم | 6 مم |
فتحة استقبال | 17 ملم (75٪) | 17 ملم (75 %) |
المدى المدى (المباني) | 0.15m～10/20/30/100/200m | 5m～600/1200/1500/3000m |
تتراوح الدقة (بناء) | ± 3 سم | & لتر ؛ 400 م ± 1 م ؛> ؛ 400 م ± 0.4٪ |
تردد المدى | 10 كيلو هرتز / 50 كيلو هرتز / 100 كيلو هرتز | & لتر ؛ 600 م 10 هرتز ، [جيجا] طن ؛ 600 م 2 هرتز |
نوع العرض | - | OLED / LCD |
نوع الليزر | 905 نانومتر | 905 نانومتر |
مصدر التيار | 3.3～5V | 3.3～5V |
واجهة الاتصالات | قياسي مثل TTL (مخصص آخر) | قياسي مثل TTL (مخصص آخر) |
وزن | حوالي 20 ± 1 | حوالي 20 ± 10 |
مستوى ماء | IP67 | IP67 |
مقاومة التأثير | 800 جرام / مللي ثانية (10 مرات / ثانية) | 800 جرام / مللي ثانية (10 مرات / ثانية) |

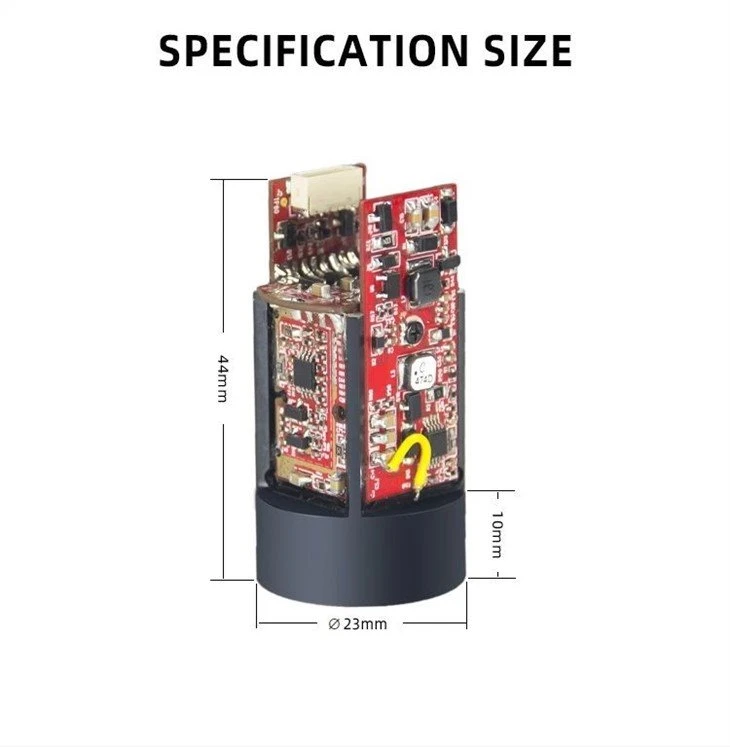

بحجم | ￠ 23 × 44 ملم | ￠ 23 × 44 ملم |
درجة حرارة التشغيل | -20℃～50℃ | -20℃～50℃ |
معدل الباود | 9600/115200/230400 (اختياري) | 9600/115200 بت في الثانية |
نفايات الطاقة | 0.8 واط (وضع الاستعداد) ، 1 واط (قياس) | 0.8 واط (وضع الاستعداد) ، 1 واط (قياس) |
يمكن لوحدة تحديد المدى أن توفر قياس المسافة لنظام التحكم الرئيسي بسرعة وبدقة ؛
تستخدم هذه الوحدة ليزر أشباه الموصلات 905 نانومتر ، دقة النطاق 0.1 متر. دقة المدى هي 1 متر ، وأبعد مدى قياس 2 كم ؛ مع واجهة TTL (يمكن الاتصال مباشرة مع MCU) ، يمكن أيضًا التواصل مع المنفذ التسلسلي RS232 من خلال محول (يتطلب كابل نقل البيانات) ؛ توفر أيضًا برنامج اختبار الكمبيوتر العلوي ، وبروتوكول اتصال مجموعة التعليمات ، وملائمًا للتطوير الثانوي للعميل ، وبناء نظام قياس النطاق الخاص به ؛ إنه تكامل عالي ، استهلاك منخفض للطاقة ، مستشعر نطاق خفيف الوزن.
حول التعبئة والتغليف:

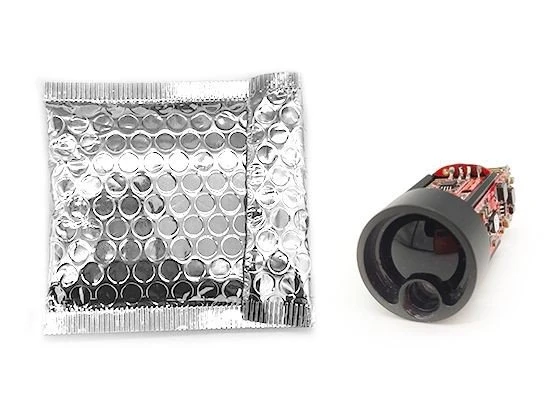

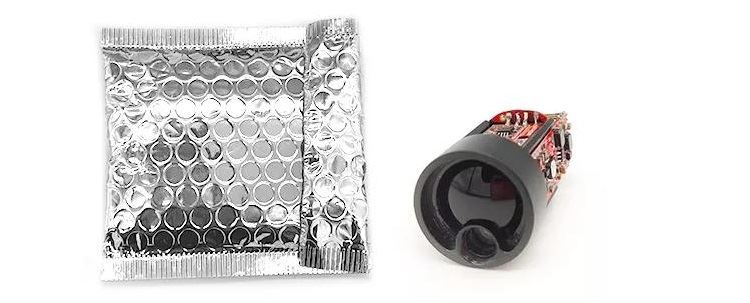

* كيس بلاستيكي مضاد للكهرباء الساكنة * 1
* دعم التعبئة والتغليف حسب الطلب
* إذا كنت بحاجة إلى الشحن بكميات كبيرة ، فإننا نقدم صناديق مموجة مقاومة للصدمات وصديقة للبيئة.
اعتبارات القياس
العوامل التي تؤثر على قدرة المدى
1) انعكاس الهدف: بشكل عام ، كلما زادت انعكاس الهدف للكائن ، كانت قدرة المدى أفضل. على سبيل المثال ، بالنسبة لجسم الانعكاس المستهدف المعتدل ، يبلغ نطاق القياس 600 متر ، ويمكن أن يصل إلى 800 متر لكائن انعكاس الهدف المرتفع ، ولكن قد يكون 300 متر فقط للانعكاس الهدف المنخفض. يمكن الحصول على نفس النتيجة لقدرة تحديد المدى للأجسام الأخرى (قد يفشل في قياس الهدف الذي بالكاد يمكن أن يخلق انعكاسًا منتشرًا ، مثل سطح الماء).
2) الشكل المستهدف: عندما يكون الهدف صغيرًا جدًا أو غير متساوٍ ، ستنخفض قدرة النطاق والمدى المقابل للسرعة.
3) زاوية القياس: ستكون قدرة المدى أفضل إذا كان الجسم المقاس عموديًا مع اتجاه انبعاث الليزر&# 39 ؛ كلما زادت سرعة استجابة النطاق ، على العكس من ذلك ، سيتم تقليل قدرة المدى وسرعة الاستجابة ؛&# 39 ؛ من الممكن ألا يفي نطاق القياس بقدرة النطاق المحددة في الدليل في ظل بعض الظروف القاسية.
4) عامل البيئة: عوامل البيئة بما في ذلك شدة أشعة الشمس ، وتركيز بخار الماء في الهواء والجسيمات العالقة ، والانحراف عن زاوية ضوء الشمس ، وما إلى ذلك (مثل المطر والضباب والثلج والضباب والضباب وما إلى ذلك)
